○鹿部町自家用電気工作物保安規程
平成20年1月25日
規程第2号
(趣旨)
第1条 この規程は、電気事業法(昭和39年法律第170号。以下「法」という。)第42条第1項の規定に基づき、町の設置する自家用電気工作物(以下「自家用電気工作物」という。)の工事、維持及び運用に関する保安(以下「自家用電気工作物の保安」という。)を確保するため必要な事項を定めるものとする。
(1) 電気工作物 町が設置する法第38条第4項に定める自家用電気工作物をいう。
(2) 保安管理者 自家用電気工作物の保安の業務を総括する者をいう。
(3) 主任技術者 自家用電気工作物の工事、維持及び運用に関する保安の監督をさせるため、法第43条第1項の規定により町長が選任する者をいう。
(4) 代務者 主任技術者を補佐し、電気工作物の保安業務を処理させるため、町長が電気工作物の設置箇所(以下「設置箇所」という。)に選任する者をいう。
(細則の制定)
第3条 この規程を実施するため、必要と認められる場合には、別に細則を定めることができる。
(規程等の改正)
第4条 この規程の改正あるいは前条に定める細則の制定又は改正に当たっては、主任技術者の参画のもとに立案し、これを決定するものとする。
(保安業務組織)
第5条 電気工作物の工事、維持及び運用に関する職務を的確に遂行するため、その保安業務を遂行する組織構成は、次に定めるところによる。
(1) 電気工作物の保安業務を総括させるため、保安管理者及び主任技術者を置く。
(2) 電気工作物の保安業務を処理させるため、必要に応じ設置箇所に代務者を置くことができる。
(3) 電気工作物の工事、維持及び運用に関する一般組織系統図は、別表第1のとおりとする。
2 保安管理者は、総務・防災課長の職にある者をもって充てる。
(保安管理者の職務)
第6条 保安管理者は、自家用電気工作物の保安の業務を総括する。
(主任技術者の職務)
第7条 主任技術者は、保安管理者を補佐し、次の職務を行うものとする。
(1) 電気工作物の保安教育に関すること。
(2) 電気工作物の工事に関すること。
(3) 電気工作物の保安に関すること。
(4) 電気工作物の運転操作に関すること。
(5) 災害対策に関すること。
(6) 保安業務の記録に関すること。
(7) 保安容器材及び書類の整理に関すること。
2 主任技術者は、法令及びこの規程を遵守し、電気工作物の工事、維持及び運用に関する保安の監督を誠実に行わなければならない。
(代務者の職務)
第8条 代務者は、法令及びこの規程を遵守し、電気工作物の保安業務に関し、主任技術者に指示された職務を誠実に行わなければならない。
(設置者の義務)
第9条 電気工作物に関する保安上重要な事項を決定し、又は行おうとするときは、主任技術者の意見を求めるものとする。
2 主任技術者の電気工作物に係る保安に関する意見を尊重するものとする。
3 法令に基づいて行う所管官庁に提出する書類の内容が電気工作物に係る保安に関係のある場合には、主任技術者の参画のもとにこれを立案し、決定するものとする。
4 所管官庁が法令に基づいて行う検査は、主任技術者を立ち会わせるものとする。
(従事者の義務)
第10条 電気工作物の工事、維持又は運用に従事する者は、主任技術者がその保安のためにする指示に従わなければならない。
(主任技術者不在時の措置)
第11条 主任技術者が病気その他やむを得ない事情により不在となる場合にその業務の代行を行う者を、あらかじめ指名しておくものとする。
(主任技術者の解任)
第12条 次の各号のいずれかに該当する場合は、主任技術者を解任することができる。
(1) 主任技術者が病気のため欠勤が長期にわたり保安の確保上不適当と認められたとき。
(2) 主任技術者が法令又はこの規程に違反し、又は怠って保安の確保上不適当とみとめられたとき。
(3) 主任技術者が刑事事件により起訴されたとき。
2 前項に該当する場合又は主任技術者が昇任、退職等の場合のほか、その意に反して解任されないものとする。
(業務委託)
第13条 電気工作物の工事、維持及び運用に関し、電気事業法施行規則(平成7年通商産業省令第77号)第52条第2項の規定により保安管理業務を電気管理技術者又は電気保安法人に委託することができる。この場合、保安管理業務外部委託承認申請書により国の承認を得なければならない。
(保安教育)
第14条 主任技術者は、電気工作物の工事、維持又は運用に従事するものに対し、電気工作物の保安に関し必要な知識及び技術の教育を行わなければならない。
(保安に関する訓練)
第15条 主任技術者は、電気工作物の工事、維持又は運用に従事するものに対し、事故その他非常災害が発生したときの措置について必要に応じた実施指導訓練を行うものとする。
(工事計画)
第16条 電気工作物の設置、改造等の工事計画は、主任技術者が立案しなければならない。
(工事の実施)
第17条 電気工作物に関する工事の実施に当たっては、主任技術者の監督のもとにこれを施工するものとする。
2 電気工作物に関する工事を他の者に請負わせる場合には、常に責任の所在を明確にし、完成した場合には主任技術者においてこれを検査し、保安上支障ないことを確認して引き取るものとする。
(巡視、点検、測定)
第18条 電気工作物の保安のための巡視、点検及び測定は、別表第2に定める基準により計画的に行わなければならない。
2 巡視、点検又は測定の結果、法令に定める技術基準に適合しない事項が判明したときは、当該電気工作物を修理し、改造し、移設し、又はその使用を一時停止若しくは制限するなどの措置を講じ、常に技術基準に適合するよう維持するものとする。
(事故の再発防止)
第19条 事故その他異常が発生した場合には、必要に応じ臨時に精密検査を行い、その原因を究明し、再発防止に遺憾のないよう措置するものとする。
(運転又は操作等)
第20条 主任技術者は、平常時及び事故その他異常時における遮断機、開閉器その他の機器の操作の順序、方法等についてあらかじめ定めておかなければならない。
2 主任技術者若しくは代務者又は勤務者は、事故その他異常が発生した場合には予め定められた事故の軽重の区分に従い所定の関係先に迅速に報告又は連絡し、又は指示を受け適切な応急措置をとらなければならない。
3 前項の連絡若しくは報告すべき事項並びに経路は、受電室その他見やすい場所に掲示しておかなければならない。
(防災体制)
第21条 台風、洪水、地震、火災、火山噴火等の非常災害に備えて、電気工作物の保安を確保するために適切な措置をとることができるような体制をあらかじめ整備し、関係機関との協力体制及び連絡体制を整備しておくものとする。
2 主任技術者は、非常災害発生時において電気工作物に関する保安を確保するための指揮監督を行う。
3 主任技術者は、災害等の発生に伴い危険と認められるときは、直ちに当該範囲の送電を停止することができるものとする。
(記録)

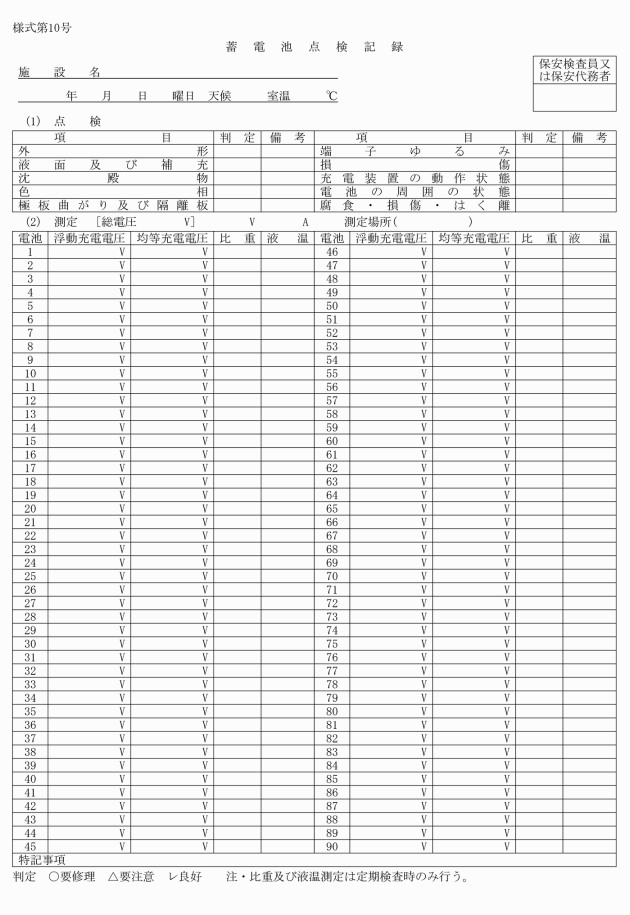

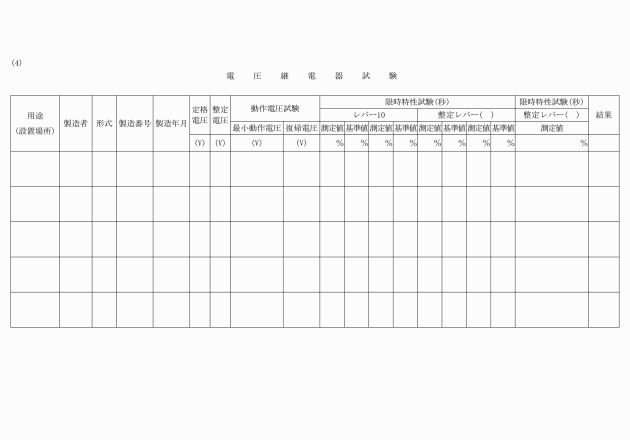

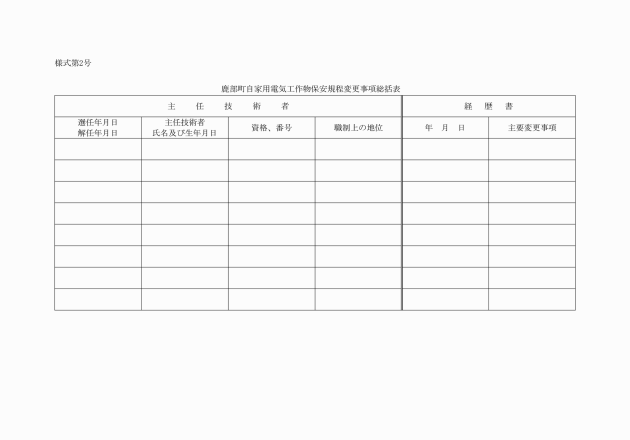

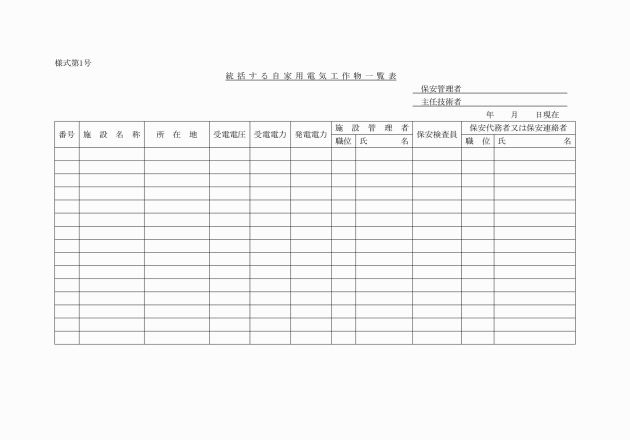

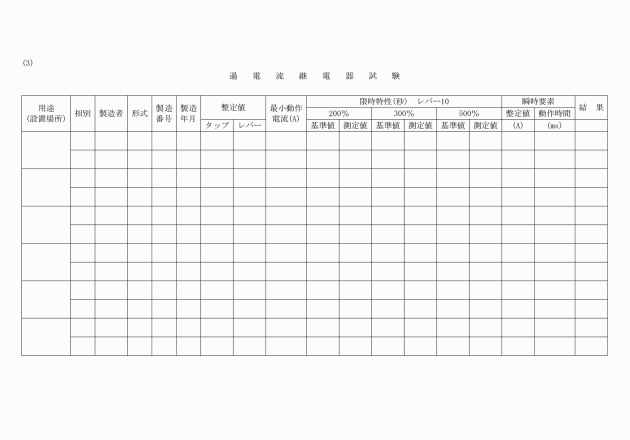

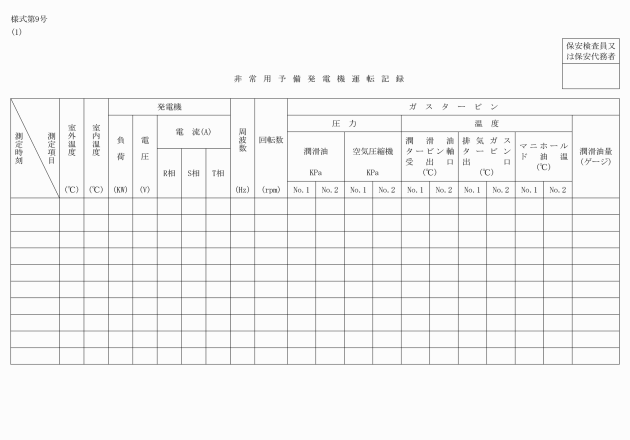

第22条 電気工作物の工事、維持及び運用に関する記録は、次に掲げるものについて別表第3に定める様式により記録し、これを保存する。

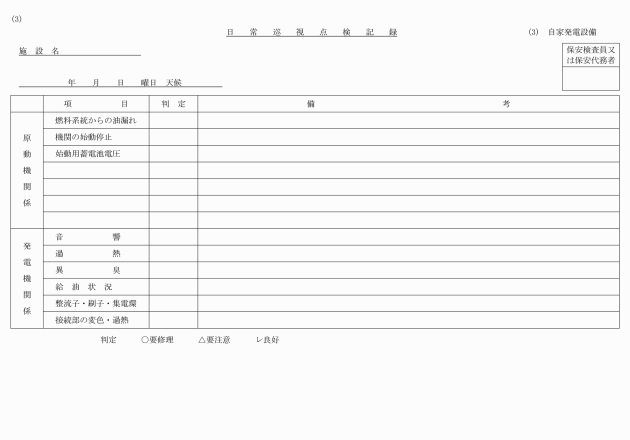

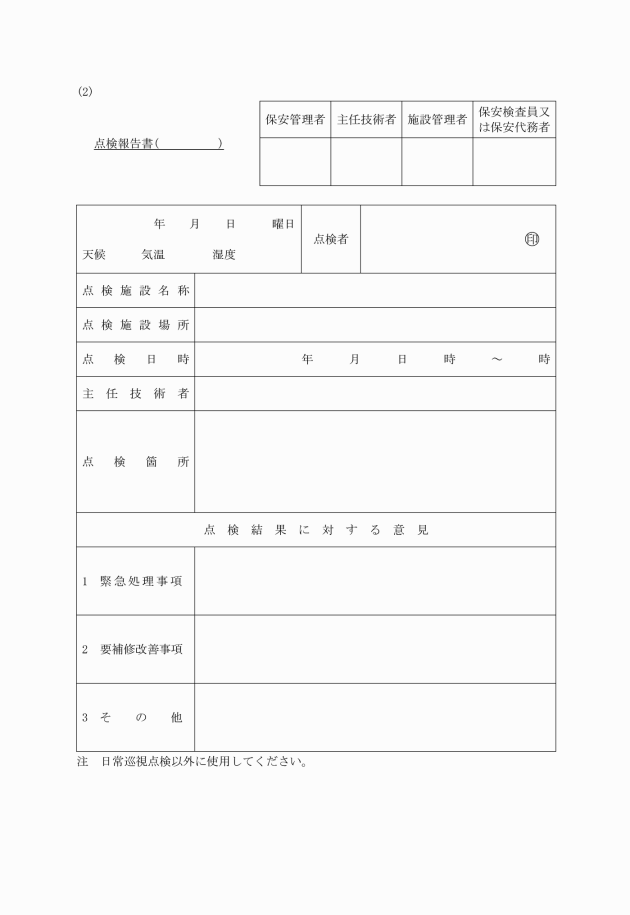

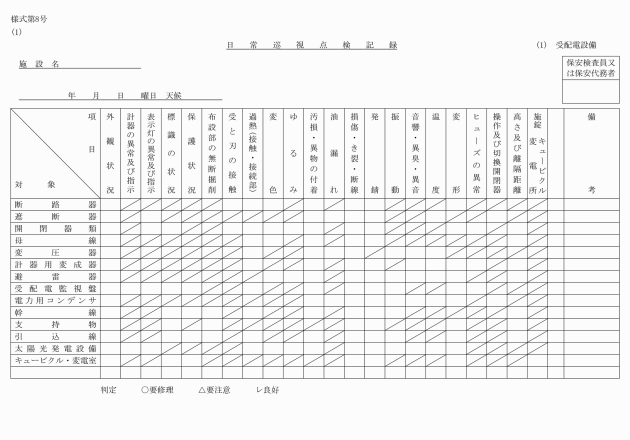

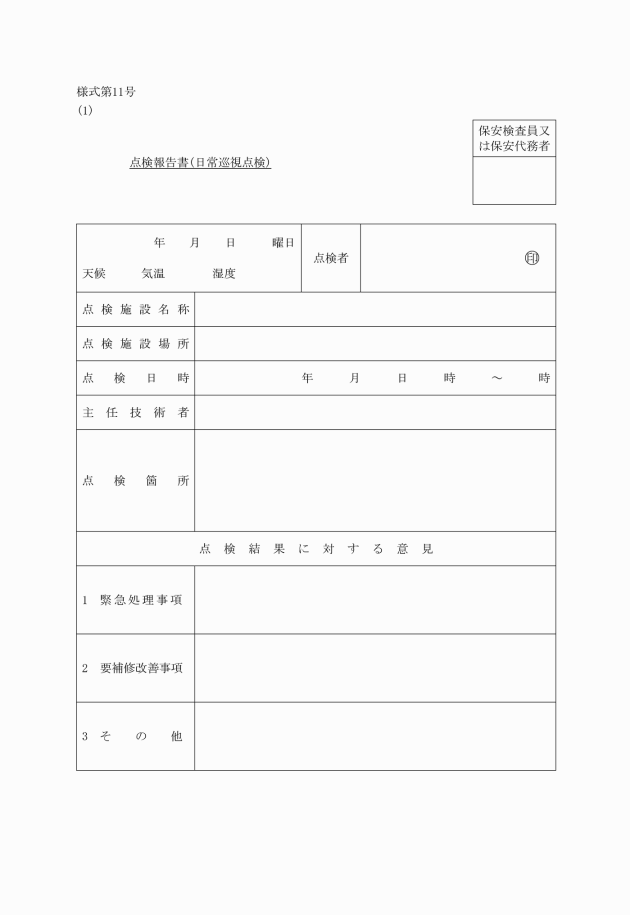

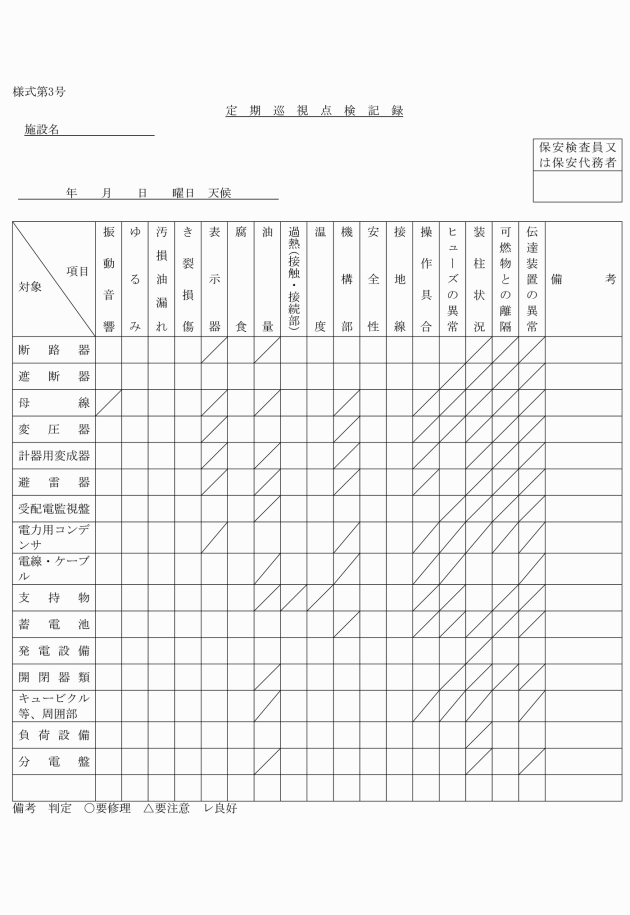

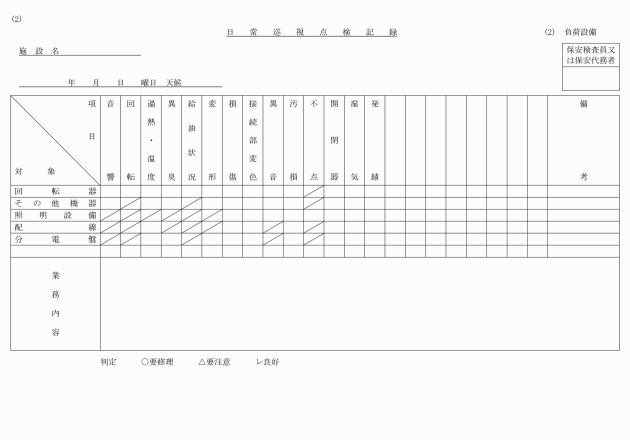

(1) 巡視、点検、測定記録
日常巡視、点検、定期精密点検 5年

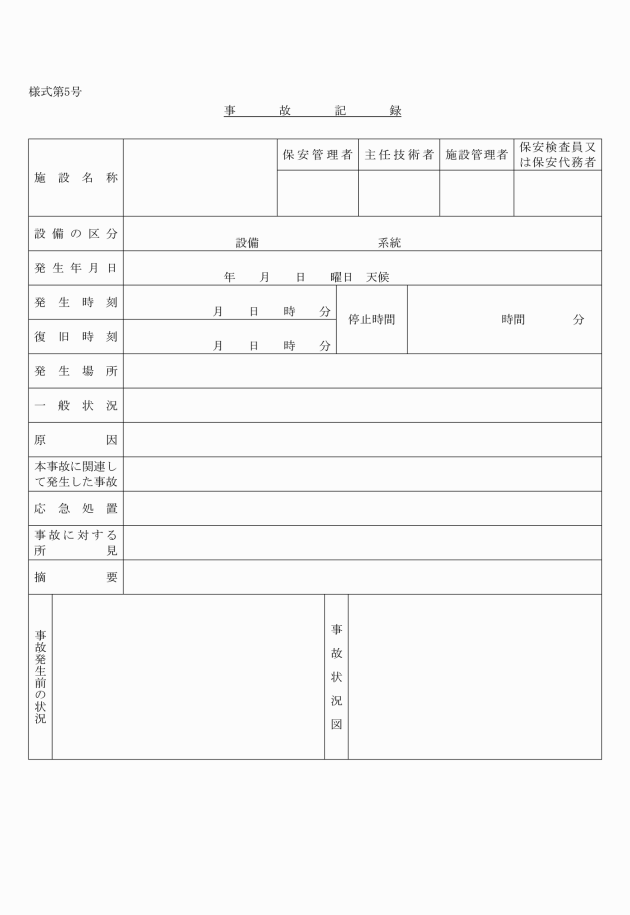

(2) 電気事故記録
故障、軽事故 5年
重大事故 永年

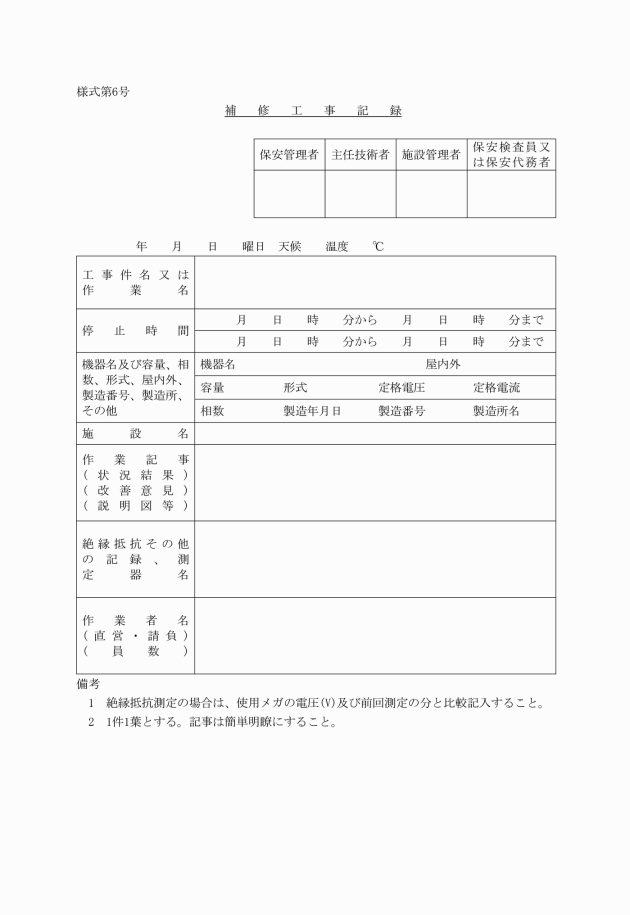

(3) 改良修繕記録、工事記録 10年
(4) 運転日誌
日常巡視、点検、故障、軽事故を含む 5年

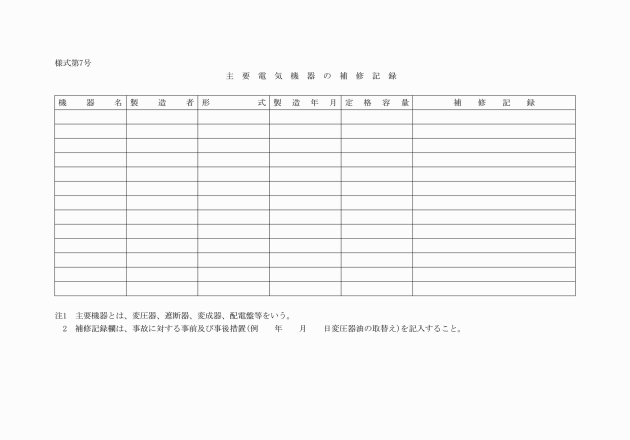

2 主要電気機器の補修記録は、別に定める設備台帳により記録し、永年保存するものとする。
(責任の分界点及び財産の分界点)
第23条 北海道電力株式会社の設置する電気工作物と保安上の責任分界点及び財産分界点は、設置箇所の電力需給契約で定めたところによる。
(危険の表示)
第24条 受電室その他高圧電気工作物が設置されている場所等であって危険のおそれのあるところには、人の注意を喚起するよう表示を設けるものとする。
(その他)
第25条 この規程に定めるもののほか、自家用電気工作物の保安について必要な事項は、別に定める。
附則
この規程は、平成20年1月25日から施行する。

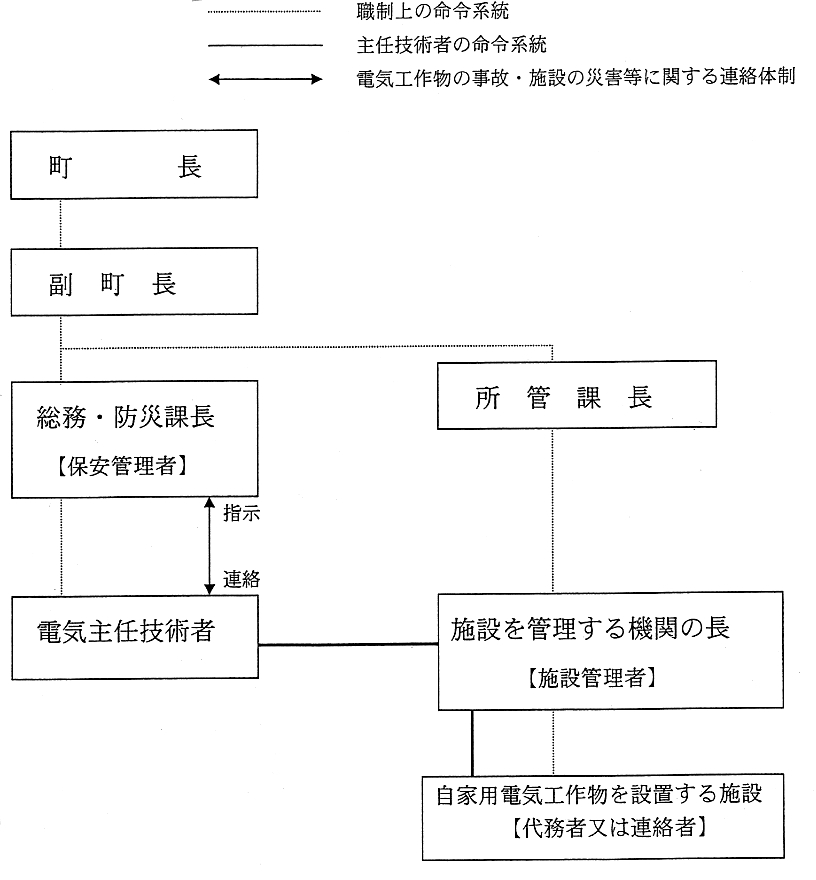

別表第1(第5条関係)
保安業務に関する管理機構体制
別表第2(第18条関係)
巡視、点検及び検査の立会いの基準
項目 対象 | 日常巡視点検 | 定期巡視点検 | 精密点検 | 検査の立会い | |||||
周期 | 点検箇所 | 周期 | 点検箇所 | 周期 | 点検箇所 | 周期 | 点検箇所 | ||
受電設備 | 保護継電器付高圧負荷開閉器 | 1回／月 | 1 制御箱損傷、操作ひも切れ及び腐食 | 1年 | 1 制御箱損傷、操作ひも切れ、腐食、制御箱内の線のゆるみ | 5年 | 1 制御装置のコンデンサー容量測定 | 1年 | 1 絶縁抵抗測定 |
1回／月 | 2 異常表示、開閉指示及びガス圧低下等の表示 | 1年 | 2 保護継電器の整定値及び動作表示の確認並びに動作試験 |
|
| 1年 | 2 保護継電器の動作試験 | ||
1回／月 | 3 他物との離隔距離 | 1年 | 3 保護継電器との連動による開閉表示の確認 |
|
| 1年 | 3 接地抵抗測定 | ||
1年 | 4 接地線損傷、ゆるみ、外れ、断線 |
|
| 不定期 | 4 耐圧試験 | ||||
断路器 | 1回／月 | 1 受と刃の接触、過熱、変色及びゆるみ | 1年 | 1 受と刃の接触、過熱、ゆるみ及び荒れ具合 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 汚損、異物付着 | 1年 | 2 振止め装置の機能 | 不定期 | 2 耐圧試験 | ||||
遮断器(OCB) | 1回／月 | 1 外観点検、汚損、油漏れ、き裂、過熱及び損傷 | 1年 | 1 各部の損傷、腐食、過熱、油量、発錆、変形及びゆるみ | 5年 | 1 遮断器速度測定(開極投入時間、最小動作電圧及び電流の測定を含む。) | 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 指示及び点灯 | 1年 | 2 操作具合及び機構 | 5年 | 2 内部の点検 | 1年 | 2 接地抵抗測定 | ||
1回／月 | 3 その他必要事項 | 1年 | 3 附属装置の状況 | 1年 | 3 動作試験 | ||||
1年 | 4 接地線接続部 | 不定期 | 4 絶縁油耐圧試験 | ||||||
不定期 | 5 耐圧試験 | ||||||||
遮断器(VCB) | 1回／月 | 1 外観点検、汚損、き裂、過熱、発錆及び損傷 | 1年 | 1 各部の損傷、腐食、過熱、発錆、変形及びゆるみ | 5年 | 1 遮断器速度測定(開極投入時間、最小動作電圧及び電流の測定を含む。) | 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 指示及び点灯 | 1年 | 2 操作具合及び機構 | 5年 | 2 内部の点検 | 1年 | 2 接地抵抗測定 | ||
1回／月 | 3 その他必要事項 | 1年 | 3 附属装置の状況 | 1年 | 3 動作試験 | ||||
1年 | 4 必要により特性調査 | 不定期 | 4 耐圧試験 | ||||||
1年 | 5 接地線接続部 | ||||||||
母線 |
|
| 1年 | 1 母線の高さ、たるみ、他物との離隔距離、腐食、損傷及び過熱 |
|
| 1年 | 1 絶縁抵抗測定 | |
1年 | 2 クランプ又は接続部の腐食、損傷、過熱及びゆるみ | 不定期 | 2 耐圧試験 | ||||||
1年 | 3 碍子類、支持物の腐食、損傷、変形及びゆるみ | ||||||||
受電設備 | 受電用変圧器 | 1回／月 | 1 本体の外部点検、油漏れ、汚損、振動、音響及び温度 | 1年 | 1 各部の損傷、腐食、発錆、ゆるみ、汚損及び油量 |
|
| 1年 | 1 絶縁抵抗測定 |
| 1年 | 2 接地線接続部 |
|
| 1年 | 2 接地抵抗測定 | |||
|
|
|
|
| 不定期 | 3 絶縁油耐圧試験 | |||
|
|
|
|
| 不定期 | 4 耐圧試験 | |||
計器用変成器 | 1回／月 | 1 外部の損傷、腐食、発錆、変形、汚損、温度、音響及びヒューズの異常 | 1年 | 1 外部の損傷、腐食、接触、発錆、ゆるみ、汚損、き裂及びヒューズの異常 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 その他必要事項 | 1年 | 2 接地線接続部 |
|
| 1年 | 2 接地抵抗測定 | ||
不定期 | 3 耐圧試験 | ||||||||
避雷器 | 1回／月 | 1 外部の損傷、き裂、ゆるみ及び汚損 | 1年 | 1 外部の損傷、き裂、ゆるみ、汚損及びコンパウンドの異常 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 接地線接続部 | 1年 | 2 接地線接続部 | 1年 | 2 接地抵抗測定 | ||||
受電盤 | 1回／月 | 1 計器の異常及び表示灯の異常 | 1年 | 1 裏面配線のほこり、汚損、損傷、過熱、ゆるみ及び断線 | 1年 | 1 外部の損傷、過熱、ゆるみ、断線、接触及び脱落 | 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 操作、切替開閉器等の異常 | 1年 | 2 接地線接続部 | 1年 | 2 端子配線符号 | 1年 | 2 接地抵抗測定 | ||
1回／月 | 3 その他必要事項 | 1年 | 3 保護継電器の動作試験 | ||||||
1年 | 4 シーケンス試験 | ||||||||
不定期 | 5 計器の較正 | ||||||||
監視盤 | 1回／月 | 1 計器の異常及び表示灯の異常 | 1年 | 1 裏面配線のほこり、汚損、損傷、過熱、ゆるみ及び断線 | 1年 | 1 外部の損傷、過熱、ゆるみ、断線、接触及び脱落 | 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 操作、切替開閉器等の異常 | 1年 | 2 接地線接続部 | 1年 | 2 端子配線符号 | 1年 | 2 接地抵抗測定 | ||
1回／月 | 3 その他必要事項 | 1年 | 3 保護継電器の動作試験 | ||||||
1年 | 4 シーケンス試験 | ||||||||
不定期 | 5 計器の較正 | ||||||||
電力用コンデンサ | 1回／月 | 1 本体外部点検、油漏れ、汚損、音響及び振動 | 1年 | 1 各部の損傷及び腐食 |
|
| 1年 | 1 絶縁抵抗測定 | |
不定期 | 2 耐圧試験 | ||||||||
蓄電池 | 1回／月 | 1 液面、沈殿物、色相、極板曲り、離隔板、端子のゆるみ及び損傷 | 1年 | 1 木台及び碍子の腐食、損傷及び耐酸塗料のはく離 | 1年 | 1 充電装置の内部 | 1年 | 1 比重測定 | |
1年 | 2 床面の腐食及び損傷 | 1年 | 2 液温測定 | ||||||
1年 | 3 充電装置の動作状況 | 1年 | 3 各電池の電圧測定 | ||||||
電線及び支持物 | 1回／月 | 1 電線の高さ並びに他の工作物及び樹木との離隔距離 | 1年 | 1 電柱、樹木、碍子、支線、保護網等の損傷及び腐食 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 標識及び保護柵の状況 | 1年 | 2 電線の取付状況 | 不定期 | 2 耐圧試験 | ||||
ケーブル | 1回／月 | 1 過熱(ヘッド、接続箱、分岐箱等の接続部)、損傷、腐食等 | 1年 | 1 ケーブルの腐食、き裂及び損傷 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 布設部の無断掘削 | 1年 | 2 接地線接続部 | 1年 | 2 接地抵抗測定 | ||||
1回／月 | 3 標識及び他物との離隔距離 | 不定期 | 3 耐圧試験 | ||||||
配電設備(屋外線路を含む。) | 断路器 遮断器 開閉器類 | 1回／月 | 1 受電設備用と同じ。 | 1年 | 1 受電設備用と同じ。 | 1年 | 1 受電設備用と同じ。 | 1年又は不定期 | 1 受電設備用と同じ。 |
配電盤 | 1回／月 | 1 計器の異常及び表示灯の異常 | 1年 | 1 裏面配線のほこり、汚損、損傷、過熱、ゆるみ及び断線 | 1年 | 1 外部の損傷、過熱、ゆるみ、断線、接触及び脱落 | 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 操作、切換開閉器等の異常 | 1年 | 2 接地線接続部の過熱及びゆるみ | 1年 | 2 端子配線符号 | 1年 | 2 接地抵抗測定 | ||
1回／月 | 3 その他必要事項 | 1年 | 3 保護継電器の動作試験 | ||||||
1年 | 4 シーケンス試験 | ||||||||
不定期 | 5 計器の較正 | ||||||||
配電用変圧器 | 1回／月 | 1 受電設備用と同じ。 | 1年 | 1 受電設備用と同じ。 | 1年 | 1 受電設備用と同じ。 | 1年又は不定期 | 1 受電設備用と同じ。 | |
不定期 | 2 耐圧試験 | ||||||||
電線及び支持物 | 1回／月 | 1 電線の高さ及び他の工作物、樹木との離隔距離 | 1年 | 1 電柱、腕木、碍子、支線、支柱、保護網等の損傷及び腐食 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 標識及び保護柵の状況 | 1年 | 2 電線の取付状況 | 1年 | 2 接地抵抗測定 | ||||
不定期 | 3 耐圧試験 | ||||||||
ケーブル | 1回／月 | 1 過熱(ヘッド、接続部、分岐箱等の接続部)、損傷、腐食等 | 1年 | 1 ケーブルの腐食、き裂及び損傷 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 布設部の無断掘削 | 1年 | 2 接地抵抗測定 | ||||||
1回／月 | 3 標識及び他物との離隔距離 | 不定期 | 3 耐圧試験 | ||||||
負荷設備 | 回転機器 | 1回／月 | 1 音響、回転、過熱、異臭及び給油状況 | 1年 | 1 音響、振動及び温度 | 不定期 | 1 内部点検、コイル軸受け、通風及び附属装置 | 1年 | 1 絶縁抵抗測定 |
1年 | 2 各部の汚損、ゆるみ及び損傷並びに伝達装置の異常 | 不定期 | 2 整流子、刷子及び集電環 | 1年 | 2 接地抵抗測定 | ||||
1年 | 3 制御装置点検、接地線接続部 | 不定期 | 3 耐圧試験 | ||||||
その他の機器 | 1回／月 | 1 温度、変形及び損傷 | 1年 | 1 各部の変形、損傷及びゆるみ並びに可燃物との離隔距離 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 接続部の変色及び過熱 | 1年 | 2 接地抵抗測定 | ||||||
不定期 | 3 耐圧試験 | ||||||||
照明設備 | 1回／月 | 1 異音、汚損及び不点灯 | 1年 | 1 照明効果、音響、損傷、温度及びコンパウンドの油漏れ |
|
| 1年 | 1 絶縁抵抗測定 | |
配線 | 1回／月 | 1 開閉器の点検、湿気、ほこり等 | 1年 | 1 開閉器、器具の接続 |
|
| 1年 | 1 絶縁抵抗測定 | |
非常用予備発電設備 | 原動機関係 | 1回／月 | 1 燃料系統からの油漏れ及び貯留 | 500時間 | 1 機関主要部分の分解 | 3000時間 | 1 内燃機関の分解 |
|
|
1回／月 | 2 機関の始動及び停止 |
|
|
|
|
|
| ||
1回／月 | 3 始動用蓄電池電圧 | ||||||||
発電機関係 | 1回／月 | 1 音響、回転、過熱、異臭、変形及び給油状況 | 1年 | 1 音響、振動及び温度 | 1年 | 1 内部点検、コイル軸受け、通風及び附属装置 | 1年 | 1 絶縁抵抗測定 | |
1年 | 2 各部の汚損、ゆるみ及び損傷並びに伝達装置の異常 | 不定期 | 2 整流子、刷子、集電環及び接続部の変色、過熱 | 1年 | 2 接地抵抗測定 | ||||
1年 | 3 制御装置点検、接地線接続部、可燃物との離隔距離 | 1年 | 3 保護継電器の動作試験 | ||||||
不定期 | 4 耐圧試験 | ||||||||
蓄電池 | 1回／月 | 1 受電設備と同じ。 | 1年 | 1 受電設備と同じ。 | 1年 | 1 受電設備と同じ。 | 1年 | 1 受電設備と同じ。 | |
太陽発電設備 | 太陽電池アレイ(架台を含む。) | 1回／月 | 1 受光面の汚れ及び損傷 | 1年 | 1 外箱損傷、腐食及び錆 |
|
| 1年 | 1 絶縁抵抗測定 |
1回／月 | 2 架台の腐食、錆及び固定部のゆるみ | 1年 | 2 配線接続部の締付け確認 | 1年 | 2 開放電圧測定(必要時) | ||||
1回／月 | 3 配線の損傷及び断線 | 1年 | 3 配線の損傷及び断線 | ||||||
1回／月 | 4 接地線の締付け確認 | 1年 | 4 接地線の締付け確認 | ||||||
接続箱 | 1回／月 | 1 外箱損傷、腐食及び錆 | 1年 | 1 外箱損傷、腐食及び錆 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 配線接続部の締付け確認 | 1年 | 2 配線接続部の締付け確認 | ||||||
1回／月 | 3 配線の損傷及び断線 | 1年 | 3 配線の損傷及び断線 | ||||||
1回／月 | 4 接地線の締付け確認 | 1年 | 4 接地線の締付け確認 | ||||||
パワーコンディショナー(インバータ、系統連携保護装置を含む。) | 1回／月 | 1 外箱損傷、腐食及び錆 | 1年 | 1 外箱損傷、腐食及び錆 |
|
| 1年 | 1 絶縁抵抗測定 | |
1回／月 | 2 配線接続部の締付け確認 | 1年 | 2 配線接続部の締付け確認 |
|
| 1年 | 2 保護機能試験 | ||
1回／月 | 3 配線の損傷及び断線 | 1年 | 3 配線の損傷及び断線 | 1年 | 3 表示部の動作確認 | ||||
1回／月 | 4 接地線の締付け確認 | 1年 | 4 接地線の締付け確認 | ||||||
1回／月 | 5 動作時の異音及び異臭 | 1年 | 5 動作時の異音及び異臭 | ||||||
1回／月 | 6 フィルタの目づまり | 1年 | 6 フィルタの目づまり | ||||||
接地設備 | 1回／月 | 1 配線の損傷 | 1年 | 1 配線の損傷 |
|
| 1年 | 1 絶縁抵抗測定 | |

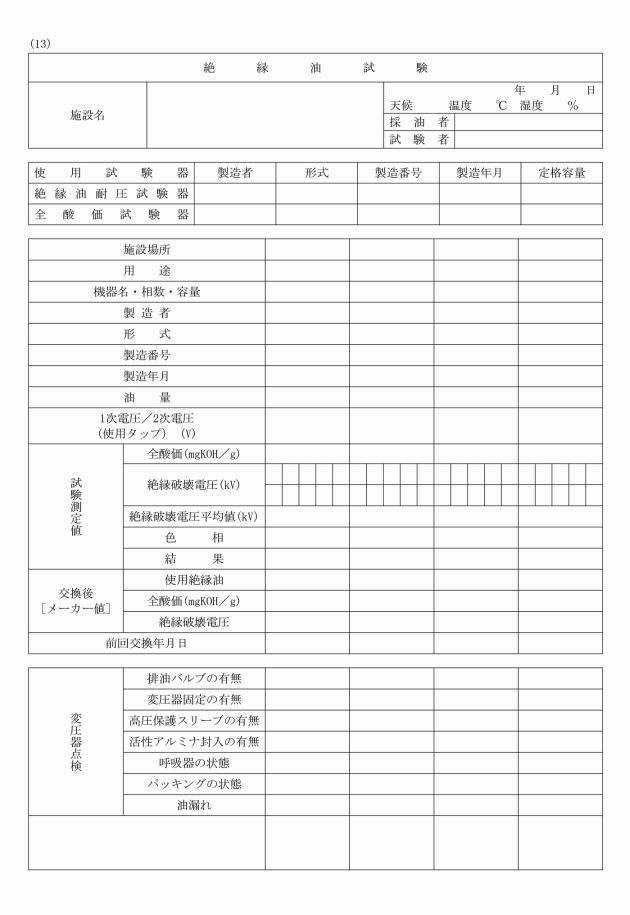

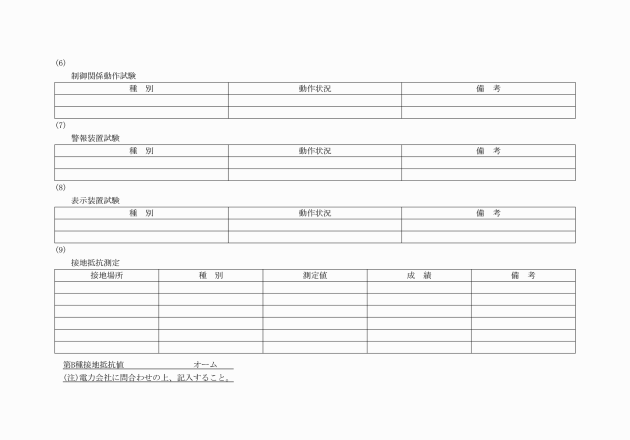

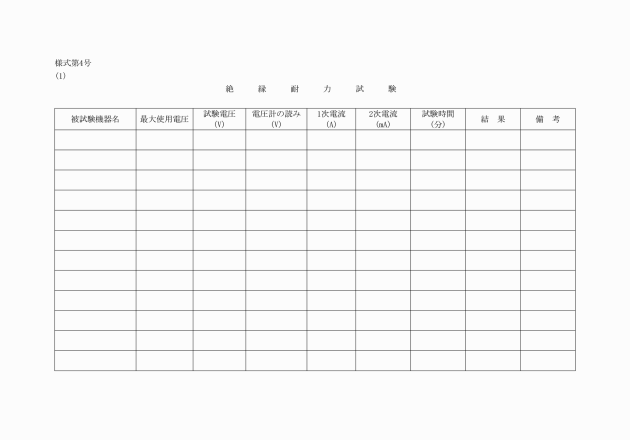

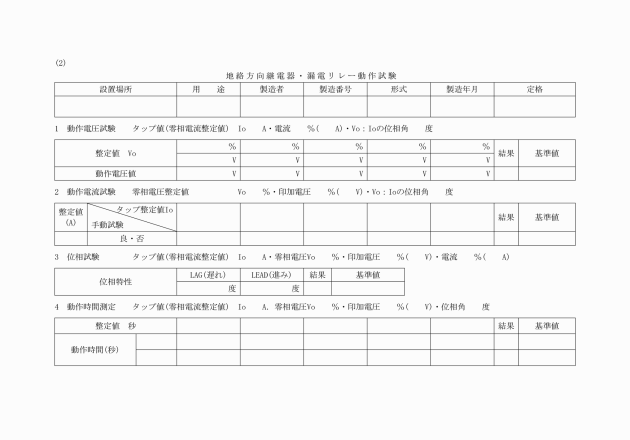

別表第3(第22条関係)
